?產品介紹

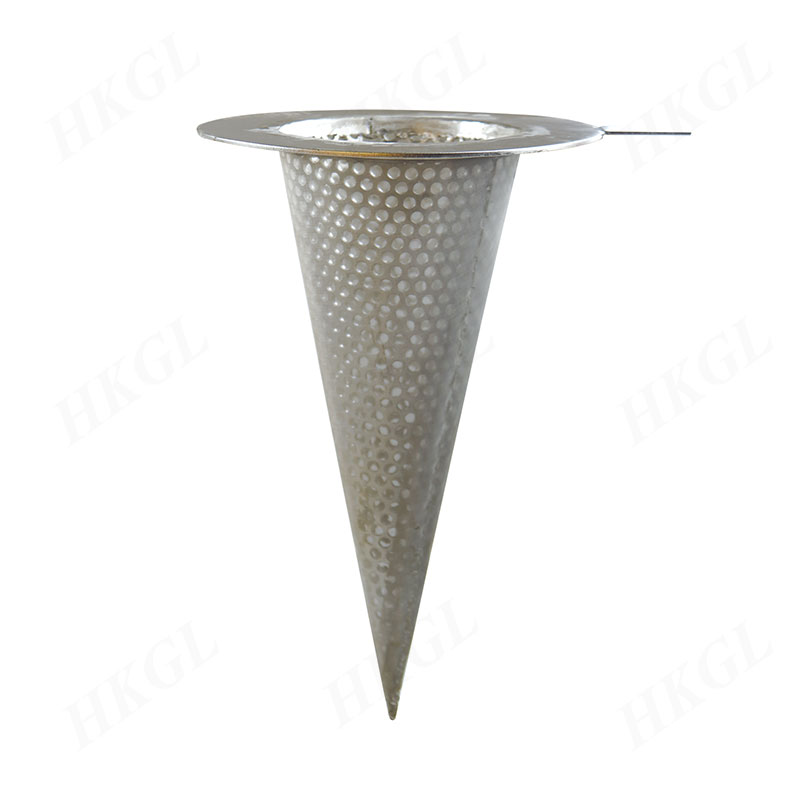

臨時過濾器又稱錐型過濾器，屬于管道粗過濾器系列簡單過濾器形式，安裝在管道上能除去流體中的較大固體雜質， 使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。當流體進入置 有規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出， 處理后重新裝入即可，因此，使用維護方便。

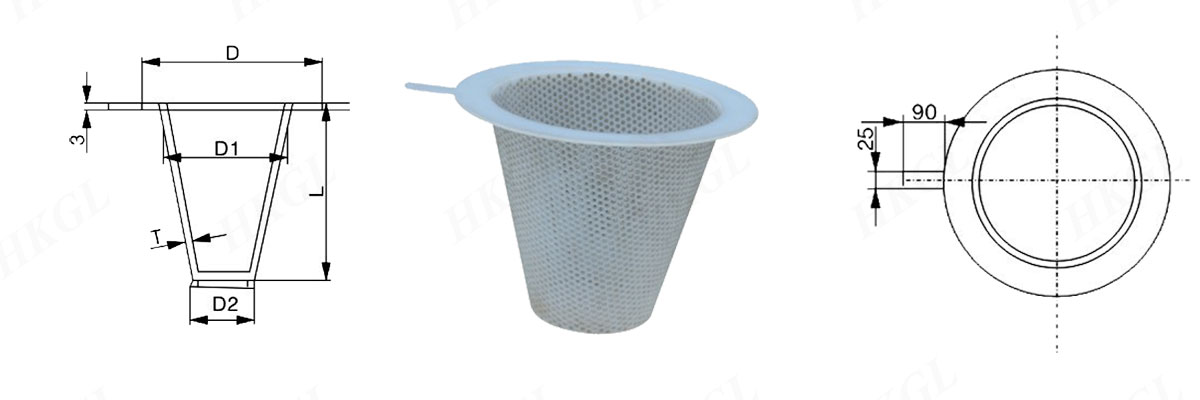

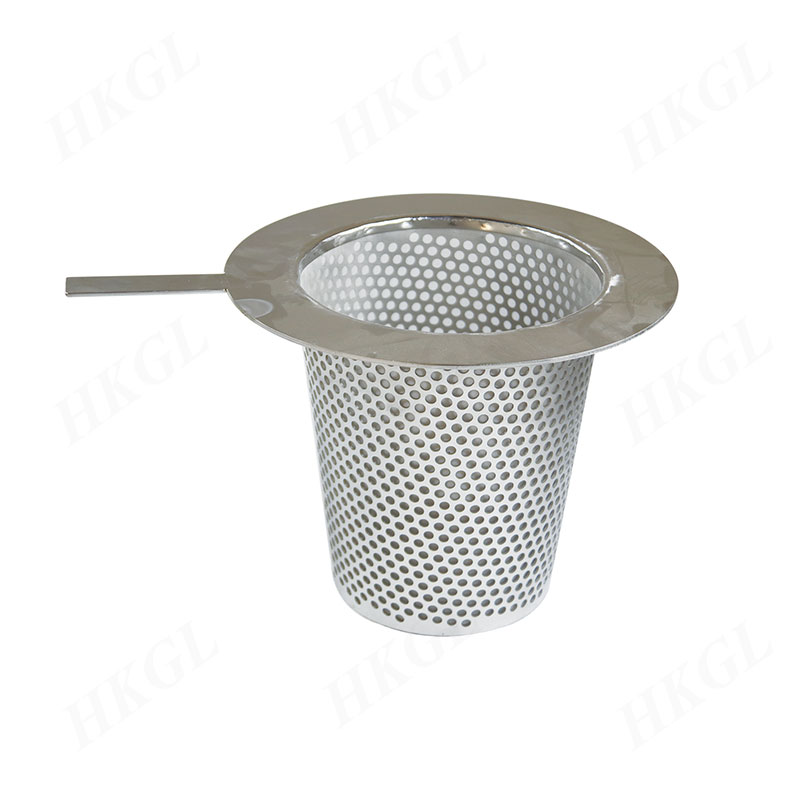

?外形尺寸(平底臨時過濾器)
?標準尺寸
| 公稱通徑DN | 外形尺寸 | ||||
| D | D1 | D2 | T | L | |
| 40 | 92 | 30 | 20 | 1.5 | 65 |
| 50 | 107 | 44 | 32 | 1.5 | 65 |
| 65 | 127 | 58 | 38 | 1.5 | 80 |
| 80 | 142 | 68 | 50 | 1.5 | 90 |
| 100 | 162 | 90 | 64 | 1.5 | 115 |
| 125 | 192 | 114 | 82 | 2 | 140 |
| 150 | 218 | 140 | 102 | 2 | 165 |
| 200 | 272 | 188 | 144 | 2 | 215 |
| 250 | 329 | 238 | 184 | 2 | 255 |
| 300 | 384 | 288 | 226 | 2 | 305 |
| 350 | 444 | 316 | 258 | 3 | 330 |
| 400 | 495 | 366 | 298 | 3 | 355 |
| 450 | 555 | 414 | 344 | 3 | 355 |
| 500 | 617 | 464 | 382 | 3 | 430 |
| 600 | 724 | 564 | 458 | 3 | 510 |

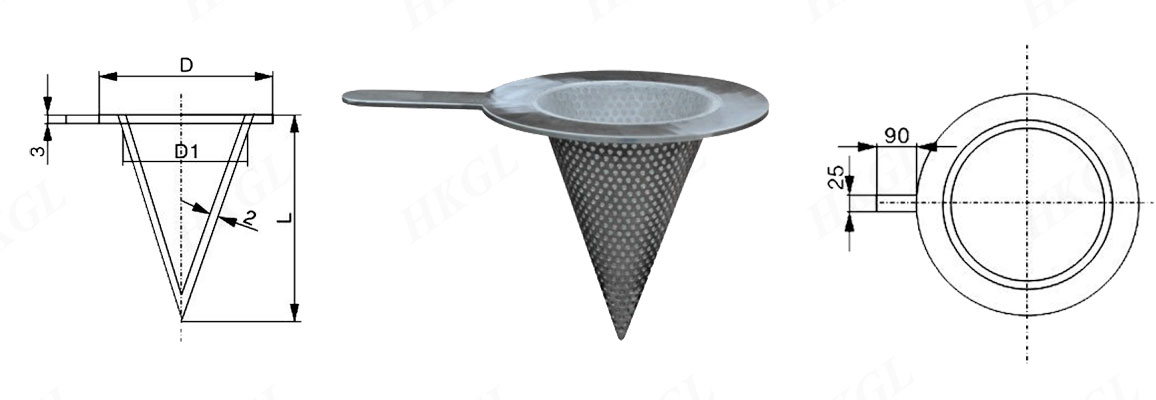

?外形尺寸(尖底臨時過濾器)
?標準尺寸
| 公稱通徑DN | 外形尺寸 | ||
| D | D1 | L | |
| 40 | 92 | 30 | 100 |
| 50 | 107 | 44 | 115 |
| 65 | 127 | 58 | 140 |
| 80 | 142 | 68 | 165 |
| 100 | 162 | 90 | 215 |
| 125 | 192 | 114 | 265 |
| 150 | 218 | 140 | 330 |
| 200 | 272 | 188 | 430 |
| 250 | 329 | 238 | 535 |
| 300 | 384 | 288 | 635 |
?技術選型
| 公稱通經（DN） | DN15-DN600 | 連接方式 | 法蘭對夾 |
| 殼體材質 | 不銹鋼、PP、F46 | 法蘭壓力 | 0.25-10MPa、150-600LB |
| 過濾精度 | 0目-500目 |
?附 注
可根據用戶提供的規格、型號及樣品加工定制!
